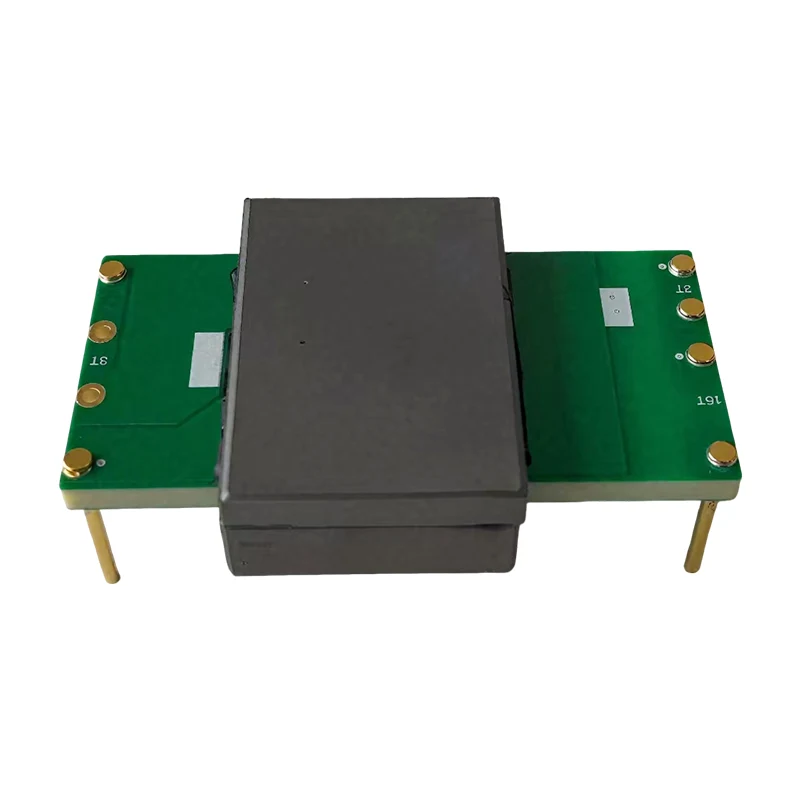

تقدم EKcraft Planar Transformer خدمات الإنتاج والتصنيع والتوريد الاحترافية للسوق العالمية. هذا المحول هو نوع جديد من المحولات يستخدم لوحات الدوائر المطبوعة متعددة الطبقات (PCBs) أو صفائح النحاس المسطحة كملفات. إنه ذو حجم صغير وخفيف الوزن وكفاءة عالية وارتفاع منخفض في درجة الحرارة. نحن نقدم الطلب بالجملة ونستمتع بأسعار العرض المباشرة من المصنع. اتصل بنا الآن للحصول على الاقتباس.
هذا المحول المستوي له ملفاته محفورة أو مضغوطة على PCB (لوحة الدوائر المطبوعة)، جنبًا إلى جنب مع قلب من الفريت المسطح، مما يقلل بشكل كبير من طول المسار المغناطيسي، ويقلل من فقدان النحاس وفقدان الحديد. يعتمد هذا المحول المستوي تصميمًا مسطحًا، بحجم 1/3 إلى 1/5 من حجم المحولات التقليدية، ويتم تقليل الوزن بأكثر من 50%، وهو مناسب للمساحة الداخلية الصغيرة للمعدات. إن ملفات المحول المستوي عبارة عن رقائق نحاسية عريضة ورقيقة، مما يزيد بشكل فعال من مساحة السطح ويقلل بشكل كبير من تأثير تأثير الجلد، مما يجعله مناسبًا جدًا لتحويل مصادر الطاقة ذات التردد العالي (مئات كيلو هرتز إلى مستوى ميجا هرتز). يمكن لهذا المحول المستوي أن يلبي سعي تكنولوجيا إلكترونيات الطاقة الحديثة إلى التردد العالي والكفاءة العالية وكثافة الطاقة العالية.
|
مزايا الأداء |
كثافة طاقة عالية |
|
المزايا المادية |
موثوقية عالية واتساق عالي |
|
المزايا الهيكلية |
تصميم مسطح، سهل الدمج |
|
وظيفية المزايا |
كفاءة عالية وخصائص ممتازة عالية التردد |
يتم تطبيقه على مفاتيح الشبكة، وأجهزة التوجيه، ومحولات طاقة الكمبيوتر المحمول، وأجهزة تلفزيون LCD، والعاكسات الكهروضوئية، ومحركات المحركات الصناعية، وما إلى ذلك.
|
نطاق الطاقة |
10 واط-5000 واط |
|
المدخلات والمخرجات الفولتية |
الإدخال 5 فولت-400 فولت، الإخراج 1.8 فولت-220 فولت |
|
تردد التشغيل |
20 كيلو هرتز-2 ميجا هرتز |
|
كفاءة |
90%-98% (حمولة كاملة) |
|
ارتفاع درجة الحرارة |
عند التحميل الكامل ≥40 درجة مئوية (درجة الحرارة المحيطة 25 درجة مئوية) |
|
درجة العزل |
الفئة ب (130 درجة مئوية)، الفئة ح (180 درجة مئوية) |
|
عزل الجهد |
1 كيلو فولت – 10 كيلو فولت (جذر متوسط التربيع) |
يمكن إنتاج أنواع أخرى إلى جانب المذكورة أعلاه وفقًا لاحتياجات العميل.
