تقدم EKcraft Air Core Inductor خدمات الإنتاج والتصنيع والتوريد الاحترافية للسوق العالمية. لا يحتوي مغو الهواء الأساسي هذا على تأثير تشبع مغناطيسي وخطي ممتاز وخسارة منخفضة للتردد العالي. نحن نقدم طلبًا بالجملة ونستمتع بأسعار العرض المباشرة من المصنع. اتصل بنا الآن للحصول على الاقتباس.

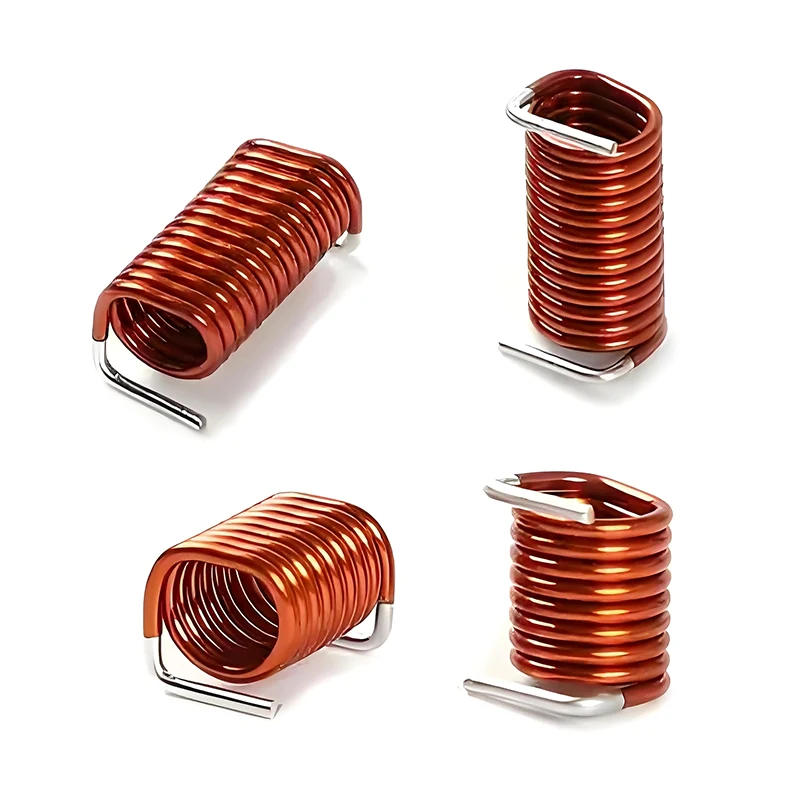

مغو قلب الهواء هو مكون مغو بدون قلب حديد مغناطيسي بداخله. يتكون مساره المغناطيسي بشكل رئيسي من الهواء. ولذلك، فإن مغو الهواء الأساسي يتجنب فقدان التباطؤ وفقدان التيار الدوامي، ويمكن أن يكون تردد التشغيل مرتفعًا جدًا. نظرًا لأن النفاذية المغناطيسية تأتي من الهواء، فإن قيمة الحث (L) لا تتغير مع التيار، ولا توجد ظاهرة تشبع مغناطيسي، ويمكن أن تحافظ على قيمة الحث مستقرة حتى عند مرور تيار كبير. ولذلك، فإن مغو قلب الهواء هذا مناسب للغاية للاستخدام في تطبيقات الترشيح والطاقة التي تتضمن تيارات عالية أو تقلبات تيار كبيرة.
|
مزايا الأداء |
لا يوجد تأثير تشبع مغناطيسي، ولا فقدان التباطؤ المغناطيسي، لا فقدان التيار الدوامي |
|
المزايا المادية |
الموصلية العالية، مقاومة للتآكل |
|
المزايا الهيكلية |
موثوقية عالية |
|
وظيفية المزايا |
العمل بتردد عالٍ للغاية |
يتم تطبيقه على مضخمات طاقة التردد اللاسلكي، وشبكات مطابقة المعاوقة، ودوائر ضبط الهوائي، ومذبذبات LC، والمرشحات، وما إلى ذلك.
|
الحث (L) |
6nH - 30mH، التفاوت ±5% إلى ±20% |
|
عامل الجودة (قيمة Q) |
نطاق التردد العالي: 100 - 400 ميجا هرتز؛ 95 - 230 |
|
مقاومة التيار المباشر (DCR) |
.112.11mΩ |
|
التصنيف الحالي |
1A-57A |
|
معامل درجة الحرارة |
40 درجة مئوية ~ 120 درجة مئوية |
يمكن إنتاج أنواع أخرى إلى جانب المذكورة أعلاه وفقًا لاحتياجات العميل.
1. عند استخدامه يجب ملاحظة أن مجاله المغناطيسي الإشعاعي قد يسبب تداخلاً مع الدوائر الحساسة القريبة. في مثل هذه الحالات، من الضروري الحفاظ على مسافة أو إضافة التدريع.
2. تجنب التأثيرات أو الضغطات الخارجية على الملف لمنع حدوث أي تغيرات في شكله الهندسي مما قد يؤدي إلى تغيرات في قيمة الحث.
